สถานที่กำเนิด | เซินเจิน ประเทศจีน. |
ชื่อแบรนด์ | SINOMATIC |
ได้รับการรับรอง | CE |
หมายเลขรุ่น | TRD-201 |
คุณสมบัติของสินค้า
- ต้นทุนต่ำใช้งานง่ายพร้อมเคสกันน้ำ
- เหมาะสำหรับติดตั้งโดยตรงในที่โล่ง
- ระยะการวัดช่วงตั้งแต่ 1 ม. ถึง 6 ม. สามารถปรับได้
การใช้โซลูชันเรดาร์:
- เรดาร์กั้นประตู (แทนที่เครื่องตรวจจับวงยานพาหนะ);
- การตรวจจับการเข้าพักที่จอดรถจำนวนมาก
- การตรวจสอบความปลอดภัยการจราจรบนถนน (การควบคุมสัญญาณไฟ, เคาน์เตอร์จราจรเรดาร์, การจำแนกการจราจร);
- การใช้งานด้านความปลอดภัย
ชื่อผลิตภัณฑ์ | เครื่องตรวจจับเรดาร์ |
ความถี่ในการทำงาน | 24GHz |
แรงดันไฟฟ้าที่ใช้งานได้ | DC 12v |
การตรวจจับวัตถุ | บุคคลยานพาหนะ |
เกณฑ์พื้นหลัง | อัตโนมัติหรือด้วยตนเอง |
ความไว | ปรับได้ |
ตรวจจับระยะทาง | 6m (ปรับได้) |
มิติ | 115 มม. x 85 มม. x 31.2 มม |
พอร์ตการสื่อสาร | RS485 เปิดและปิดสัญญาณ |
มิติ | 115x85x31.2 มม |
น้ำหนัก | 85 ก |
การป้องกัน | IP65 |

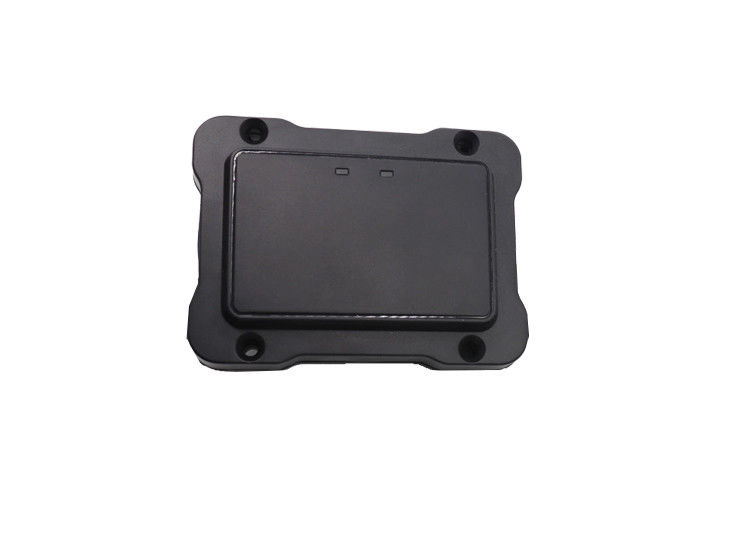

ภาพสินค้า
การติดตั้ง
1. ติดตั้งบนประตูกั้น
H = 65 ซม. เซ็นเซอร์เรดาร์คงที่บนสิ่งกีดขวางเรดาร์เชื่อมต่อกับอินพุตไฟ DC12V, เปิดแบบอนาล็อกและ
ปิดสัญญาณจากนั้นเปิดเครื่อง
2. ติดตั้งที่ยึด
ยืนยันตำแหน่งผู้ถือผู้ถือจะต้องติดตั้งที่ด้านข้างของสิ่งกีดขวางแก้ไขเรดาร์ที่ความสูง 65 ซม
จากพื้นดินเรดาร์เชื่อมต่อกับอินพุตไฟ DC12V สัญญาณเปิดและปิดแบบอะนาล็อกจากนั้นเปิดเครื่อง
เดินสายไฟ
สายสีน้ำตาลเชื่อมต่อกับ 12V +, สายสีน้ำเงินเชื่อมต่อกับ 12V-, สายสีเขียวเชื่อมต่อกับ
พอร์ตตรวจจับลูปบนแผงควบคุมสิ่งกีดขวางสายสีเหลืองเชื่อมต่อกับ OV บนแผงควบคุมสิ่งกีดขวาง
การปรับ
หมายเหตุ: ค่าเริ่มต้นของการตรวจจับความกว้างของถนนคือ 3 เมตรควรแยกแยะคนและรถยนต์จะต้องไม่มี
สิ่งกีดขวางในบริเวณโดยรอบและผู้คนไม่ควรเกินระดับเรดาร์
เชื่อมต่ออุปกรณ์กับลำดับสายที่เกี่ยวข้องเปิดเครื่องสั้นสายสีน้ำเงินและสีดำสำหรับ
1-2 วินาทีและอุปกรณ์จะเข้าสู่ฟังก์ชันการรวบรวมเกณฑ์พื้นหลังอัตโนมัติ
(ไฟ LED สองดวงจะเริ่มกะพริบให้ถอดสายสีน้ำเงินและสีดำออก)ก่อนตั้งค่า
เกณฑ์พื้นหลังอัตโนมัติตรวจสอบให้แน่ใจว่าไม่มีคนเดินเท้าหรือสิ่งรบกวนอื่น ๆ อยู่ข้างหน้า
ของแขนกั้น
การอ้างอิงกรณี
