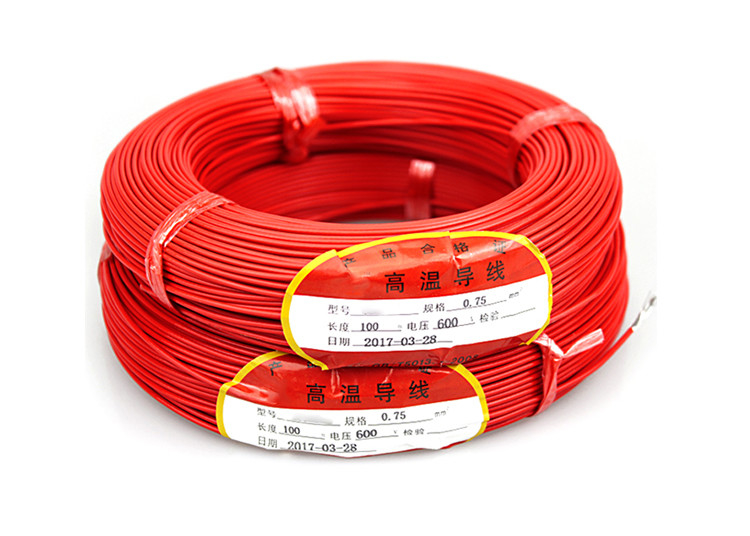

50 และ 100 เมตรต่อม้วนสายม้วนลวดทนอุณหภูมิสำหรับเครื่องตรวจจับลูป

50 และ 100 เมตรต่อม้วนสายม้วนลวดทนอุณหภูมิสำหรับเครื่องตรวจจับลูป

สายตรวจจับลูปคืออะไร?

ใช้ในอุปกรณ์ตรวจสอบยานพาหนะเพื่อตรวจจับความเคลื่อนไหวของการจราจรผ่านการสร้างวงจรอุปนัยถึงความถี่

สัญญาณไหลในสายเคเบิลและชิ้นส่วนโลหะของยานพาหนะสายเคเบิลเหล่านี้ได้รับการออกแบบสำหรับการติดตั้งในช่องเสียบที่ตัดเป็น

ทางด่วน

คุณสมบัติของสายเคเบิลขดลวดแบบวนซ้ำ:

ทนต่ออุณหภูมิสูง - ใช้อุณหภูมิในการทำงานสูงถึง 250 °C

ทนต่ออุณหภูมิต่ำ - มีความเหนียวทางกลที่ดีการยืดตัว 5% แม้ที่อุณหภูมิลดลงถึง -196 °C

ทนต่อการกัดกร่อน - เฉื่อยต่อสารเคมีและตัวทำละลายส่วนใหญ่ ทนต่อกรดและด่างที่แรง น้ำและสารต่างๆ

ตัวทำละลายอินทรีย์

ทนต่อสภาพอากาศ - อายุยืนยาวที่สุดในพลาสติก

มีการหล่อลื่นสูง – ค่าสัมประสิทธิ์แรงเสียดทานต่ำสุดในวัสดุที่เป็นของแข็ง

ไม่ยึดติด - เป็นแรงตึงผิวที่เล็กที่สุดในวัสดุที่เป็นของแข็งและไม่ยึดติดกับสารใดๆ

ปลอดสารพิษ - การฝังหลอดเลือดและอวัยวะเทียมที่เฉื่อยทางสรีรวิทยาในระยะยาวโดยไม่มีอาการข้างเคียง

คำแนะนำในการติดตั้ง

1. ควรติดตั้งเครื่องตรวจจับในตัวเรือนกันน้ำให้ใกล้กับห่วงมากที่สุด

2. ห่วงและตัวป้อนควรทำจากลวดทองแดงหุ้มฉนวนที่มีพื้นที่หน้าตัดขั้นต่ำ 1.5 มม.².

ตัวป้อนควรบิดอย่างน้อย 20 รอบต่อเมตรไม่แนะนำข้อต่อในลวดและต้องเป็น

บัดกรีและทำกันน้ำข้อต่อที่ผิดพลาดอาจทำให้เครื่องตรวจจับทำงานไม่ถูกต้องเครื่องให้อาหารซึ่งอาจ

การดักจับสัญญาณรบกวนทางไฟฟ้าควรใช้สายเคเบิลแบบคัดกรองโดยที่หน้าจอต่อสายดินที่เครื่องตรวจจับ

3. ห่วงควรเป็นรูปสี่เหลี่ยมจัตุรัสหรือสี่เหลี่ยม โดยเว้นระยะห่างระหว่างด้านตรงข้ามกันอย่างน้อย 1 เมตร

โดยปกติจะใช้ลวด 3 รอบในลูปห่วงขนาดใหญ่ที่มีเส้นรอบวงมากกว่า 10 เมตรควรใช้2

เลี้ยวในขณะที่วงเล็กที่มีเส้นรอบวงน้อยกว่า 6 เมตรควรใช้ 4 รอบเมื่อใช้สองลูปใกล้กัน

ระยะห่างระหว่างกัน ขอแนะนำให้ใช้ 3 รอบในหนึ่งและอีก 4 รอบเพื่อป้องกันการพูดคุย

4. Cross-talk เป็นคำที่ใช้อธิบายการรบกวนระหว่างสองลูปที่อยู่ติดกันเพื่อหลีกเลี่ยงการทำงานที่ไม่ถูกต้อง

ของเครื่องตรวจจับ ลูปควรห่างกันอย่างน้อย 2 เมตรและตั้งค่าความถี่ต่างกัน

5. สำหรับการติดตั้งเครื่องตรวจจับลูปช่องสัญญาณเดียว ควรตัดช่องบนถนนโดยใช้เครื่องมือตัดอิฐA 45o ตัด

ควรทำข้ามมุมเพื่อป้องกันความเสียหายต่อลวดที่มุมสล็อตควรมีความกว้างประมาณ 4 มม.

และลึก 30 มม. ถึง 50 มม.อย่าลืมขยายช่องจากมุมหนึ่งไปข้างถนนเพื่อรองรับ

ตัวป้อน

6. ได้ผลลัพธ์ที่ดีที่สุดเมื่อใช้ลวดเส้นเดียวโดยไม่มีข้อต่อซึ่งสามารถทำได้โดยการเรียกใช้

ลวดจากตัวตรวจจับไปยังห่วง รอบวง 3 รอบแล้วกลับไปที่ตัวตรวจจับส่วนป้อนของ

ลวดก็บิดโปรดจำไว้ว่าการบิดตัวป้อนจะทำให้ความยาวสั้นลง เพื่อให้แน่ใจว่าลวดป้อนยาวเพียงพอ

ใช้แล้ว.

7. หลังจากวางสายห่วงและสายป้อนลงในช่องแล้ว ช่องจะเติมสารอีพ็อกซี่หรือสารตัวเติมน้ำมันดิน

ขั้นตอนการติดตั้ง

• การตัดสล็อต
• ทำความสะอาดและทำให้ช่องแห้ง
• วางในลวดตรวจจับวงอุปนัย
• ปิดผนึกใบเลื่อย
• การต่อสายไฟเข้ากับสายตะกั่วเข้า
• การต่อสายเคเบิลเข้ากับแถบขั้วต่อในตู้
• ตรวจสอบให้แน่ใจว่าสายรัดเชื่อมต่อแถบขั้วต่อกับชุดอิเล็กทรอนิกส์
