ตัวดำเนินการประตูบานเลื่อน
>
|
|
| สถานที่กำเนิด | เซินเจิ้น ประเทศจีน |
| ชื่อแบรนด์ | SINOMATIC |
| ได้รับการรับรอง | CE/ ISO |
| หมายเลขรุ่น | PYM-X2208 |

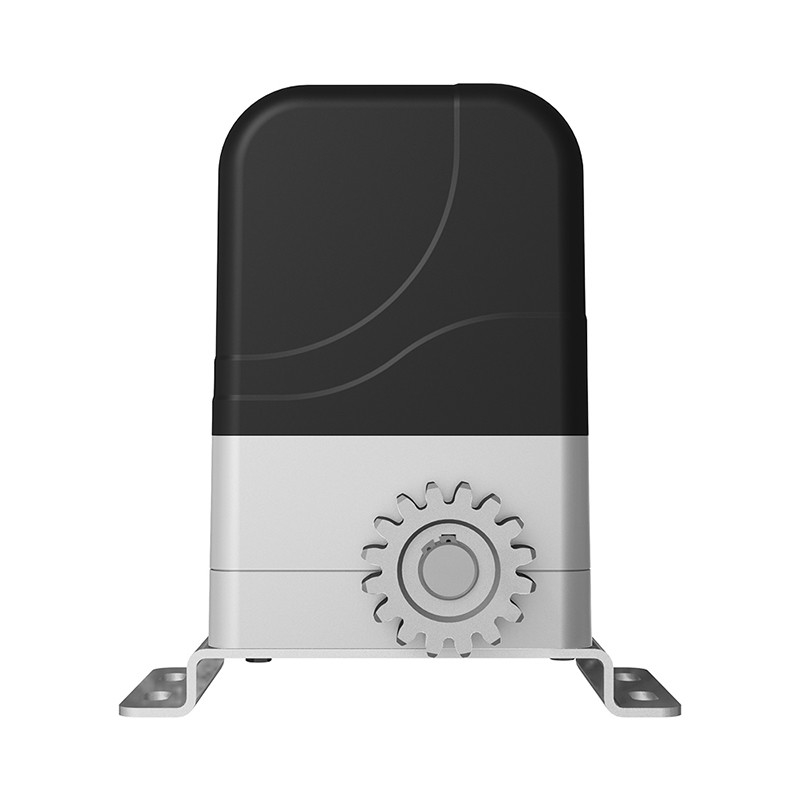

ที่พักอาศัย 300 กก. AC Motor Wifi Mobile Mini App ควบคุมที่เปิดประตูสไลด์อัตโนมัติ
ฟังก์ชันและคุณสมบัติหลัก
1. ระบบเครื่องกลไฟฟ้าแบบครบวงจร (ไม่รวมชั้นวาง)
2. อินเทอร์เฟซบอร์ดควบคุมสำหรับโฟโตเซลล์อินฟราเรดกันกระแทกเสริม
3. สามารถเชื่อมต่อไฟกระพริบและปุ่มกดและล็อคไฟฟ้าและอื่น ๆ
4. ปิดอัตโนมัติล่าช้า
5. ความไวของความต้านทานที่ปรับได้
6. ประตูอัตโนมัติหยุดและเปิดใหม่เมื่อพบสิ่งกีดขวาง
7. รีโมทคอนโทรลไร้สายหรือรีโมทคอนโทรลแบบมีสายเป็นอุปกรณ์เสริม
● ติดตั้งง่ายและบำรุงรักษาต่ำ
● เลือกทิศทางการเปิด/ปิดประตูได้อย่างรวดเร็ว
● กุญแจปลดล็อคฉุกเฉินในกรณีไฟดับ
● หยุด/ถอยหลังในกรณีที่มีสิ่งกีดขวางระหว่างการเปิด/ปิดประตู
● สามารถติดตั้งอุปกรณ์เสริมได้หลากหลาย
● ซอฟต์สตาร์ทซอฟต์สต็อป
● โหมดคนเดินเท้า
● ระดับการป้องกัน: IP44
● ขนาด:24cmX16cmX27.3cm (L*W*H)
● ระยะการควบคุมระยะไกล: 30-50m ในพื้นที่เปิด
● โมดูลเกียร์เอาท์พุต:M=4
● หมายเลขเกียร์ออก :Z=16
ข้อมูลจำเพาะทางเทคนิค
| แบบอย่าง | พิม X2208 |
| แหล่งจ่ายไฟ |
AC 220V±10%, 50Hz; ไฟฟ้ากระแสสลับ 110V±10%, 60Hz. |
| น้ำหนักบรรทุกสูงสุด | 300KG |
| กำลังไฟ | 130W |
| โมดูลัสเกียร์ | ม=4 |
| ความเร็วเปิด/ปิด | 12ม./นาที |
| มอเตอร์ไฟฟ้า | 220VAC/110VAC |
| ความเร็วเอาต์พุต | 50r / นาที ± 10% |
| แรงบิดขาออก (Nm) | 12 นิวตันเมตร |
| ลิมิตสวิตช์ | แม่เหล็ก |
| อุณหภูมิในการทำงาน | -20°C～+55°C |
● แหล่งจ่ายไฟ: 220V±10%/50Hz,ไฟฟ้ากระแสสลับ 110V±10%, 60Hz.
● มอเตอร์: 220V AC/110VAC
● กำลังมอเตอร์ที่ดูด: 130W
● ความเร็วในการเคลื่อนที่ของเกท: 12 ม./นาที
● น้ำหนักประตูสูงสุด: 300KGS
● สภาพแวดล้อม: ตั้งแต่ -25°C ถึง +50°C
ชุดมาตรฐานประกอบด้วย:
--1 มอเตอร์
--2 รีโมทคอนโทรล
--2 กุญแจมือ
--1 สร้างขึ้นในแผงควบคุม
--2 แม่เหล็ก
- สกรูติดตั้งบางตัว
--1 คู่มือผู้ใช้
เกี่ยวกับการบรรจุ
1 ชุด/ลัง(32ซม.*24ซม.*30ซม.) น้ำหนักประมาณ 9 กก.
40CTNS/CBM
1200sets / 20'คอนเทนเนอร์
ขั้นตอนการติดตั้ง
บันทึก:
ก่อนการติดตั้งมอเตอร์ ประตูบานเลื่อนต้องติดตั้งกับชุดอุปกรณ์ฮาร์ดแวร์ให้ดีเสียก่อน หากมีชุดอุปกรณ์ประตูใดๆ
ต้องการกรุณาติดต่อกับเรา
ขั้นตอนการติดตั้ง
1. การตั้งค่าเริ่มต้นของขีดจำกัดสำหรับประตูในตำแหน่งปิดก่อนการติดตั้ง โปรดตรวจสอบให้แน่ใจว่าได้ปิดประตูแล้ว
2.เตรียมท่อร้อยสายไฟสำหรับสายไฟท่อร้อยสายไฟต้องผ่านรูในแผ่นฐาน
3.เทคอนกรีตและก่อนที่จะเริ่มแข็งตัว ตรวจสอบให้ขนานกับบานประตูและได้ระนาบพอดี
4. เมื่อเทคอนกรีตจะต้องใส่สลักเกลียวทั้งสี่ตัว ตรวจสอบให้แน่ใจว่าได้วางตำแหน่งของสลักเกลียวตามตำแหน่งของรูยึดบนแผ่นฐานก่อนที่คอนกรีตจะแข็งตัว
6. วางที่เปิดบนแผ่นฐานตรวจสอบว่าขนานกับประตูพอดี จากนั้นขันโบลต์และแหวนรองสี่ตัวที่ให้มาเป็นการติดตั้งชั่วคราวเท่านั้นต้องมีการปรับเปลี่ยนเพิ่มเติมเมื่อติดตั้งชั้นวาง
