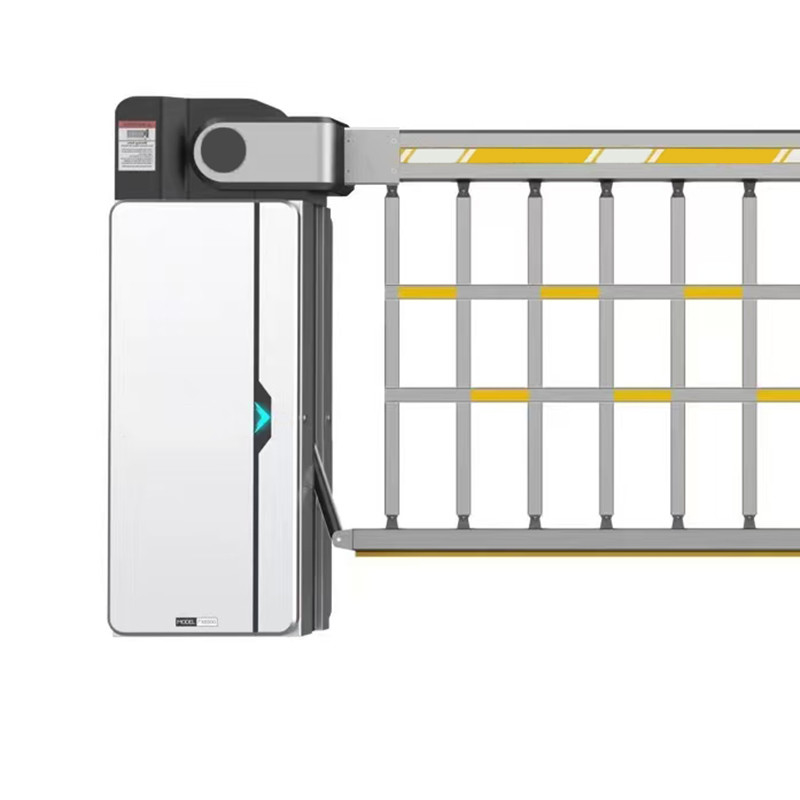

ไฟฟ้าในอากาศภาระหนักยืดหยุ่นถอดรั้ว Boom Barrier ประตูควบคุมทางไกล

คําอธิบาย

ผลิตภัณฑ์ประกอบด้วยสี่ส่วน: บ้าน, กลไกการส่ง, หน่วยควบคุม, และ boom.มันถูกใช้ในฉากการใช้งานสําหรับการจัดการการเข้าถึงรถยนต์ในพื้นที่อาศัยประตูขั้วนี้เป็นชนิดของภาระหนักที่มีรั้ว boom

ลักษณะสําคัญของสินค้า

* เครื่องขับเคลื่อนมอเตอร์ พร้อมกลไกการส่งสตาร์ดเชื่อมต่อ สปริงความสมดุล การทํางานที่มั่นคงและน่าเชื่อถือ อายุการทํางานของมอเตอร์ถึงกว่า 2.5 ล้านครั้ง อายุการทํางานของสปริงถึง 400,000 ครั้ง

*ชุดทั้งหมดมีระบบการกระโดดเมื่อเจออุปสรรค ซึ่งจะกระโดดกลับโดยอัตโนมัติเมื่อบัวถูกขัดขวางระหว่างกระบวนการลง

* รองรับราดาร์ภายนอก, สายโค้ล, หน้าที่ป้องกันการชนอินฟราเรด, การออกไฟฟ้า DC 12V ที่ติดตั้ง, สามารถใช้สําหรับไฟฟ้าราดาร์ภายนอก

*รองรับ RS485 การสื่อสารหรือ RS485 การเชื่อมต่อคู่

ปริมาตรสภาพแวดล้อมการทํางาน:

ขนาดของเรือน: 530*487*1400mm

ประเภทของมอเตอร์: BLDC Motor

พลังงานของมอเตอร์: 180W

ความยาวทั้งหมด: 6 เมตร (รวมห้องพัก)

ความยาวประโยชน์ของบัว: ≤ 5.47m

เวลาเปิด/ปิด: 4s~9s

ความกระชับกําลังการทํางาน: DC24V

อุณหภูมิการทํางาน: -35 °C ~ + 80 °C

ความดันการเข้าของเครื่องพลังงานสลับ: AC200 ~ 240V

ความดันเข้าของตัวควบคุม: DC24V ± 10% 7.5A

ความชื้นสัมพันธ์: 30% - 80% (ไม่มีการปรับความชื้น)

ระยะทางควบคุมทางไกล: ≥ 30 เมตร

ระดับการปิด: F

ระดับการป้องกัน: IP54

ฟังก์ชันและลักษณะ

1โครงสร้างจับแขน

การสื่อสารสตาร์ดเชื่อมต่อมีความแข็งแรงการทํางานที่ดีกว่า, ความมั่นคงและความน่าเชื่อถือ

2. สารกัดและโครงสร้างเครื่องยนต์หมุนเวียน

ปรับปรุงการใช้งานของระบบปิดไฟ (power-off)

3โครงสร้างเครื่องจักรดาว

การออกแบบแบบมาตรฐาน ด้วยพลังงานมอเตอร์ที่ใหญ่และมั่นคงมากขึ้น

4. แผ่นสามเหลี่ยมขอบกล

ความเร็วที่ปรับได้ เพื่อการขึ้นและลงที่เรียบง่าย

5. มอเตอร์ขับเคลื่อน, ด้วยกลไกการส่งสตาร์คเชื่อมต่อ, สปริงสมดุล, การทํางานที่มั่นคงและน่าเชื่อถือ, ชีวิตของมอเตอร์สูงถึงมากกว่า 2.5 ล้านครั้ง, ชีวิตของสปริง 400,000 ครั้ง

6. ทั้งหมดชุดมีมาตรฐานกับฟังก์ชันการกระโดดเมื่อพบกับอุปสรรค ซึ่งจะกระโดดกลับโดยอัตโนมัติเมื่อบัวถูกขัดขวางระหว่างกระบวนการลง

7. รองรับราดาร์ภายนอก, สายโค้ล, อินฟราเรด anti-smash ฟังก์ชัน, สร้างใน DC 12V การออกของปัสดุพลังงาน, สามารถใช้สําหรับปัสดุพลังงานราดาร์ภายนอก

8. รองรับการสื่อสาร RS485 หรือ RS485 การเชื่อมต่อคู่

ปารามิเตอร์สินค้า

สาระที่เกี่ยวข้อง

คําแนะนําการประกอบสตาร์ท

1. ก่อนที่จะออกจากโรงงาน, การเคลื่อนไหวได้รับการปรับให้อยู่ในตําแหน่งปิด. หมายเหตุว่าแขนโค้งที่ "M" เป็นแน่นติดกับแผ่นสามเหลี่ยม
2ถอดฝาปิดชัสซี่ เปิดประตูชัสซี่ทั้งสองข้าง

3. ติดตั้ง 6 หัวกลมปุ่ม 8 * 8 * 28 ที่ 6 สล็อตปุ่มที่ปลายทั้งสองของแกนหลักของกระบวนการ

4. ติดตั้งมือ G501 จากทั้งสองปลายของสปินด์. ความใส่ใจ: เมื่อปรับสภาพทางกุญแจ, ให้แน่ใจว่ามือมีระดับ

5. ติดตั้งเชือกยืดหยุ่น D10 และหัวซ็อตแฮ็กซอกอนสกรู M10 * 45 ในรูของทั้งสองปลายของเสา. ความสนใจ: ไม่ล็อคมันชั่วคราว

6ใส่เสาเบรคระบายอากาศ G501 ลงกลางของสองเสาเบรคและปรับรูสกรูสี่

7. ติดตั้ง 4 โบลต์ด้านนอกทรงหกเหลี่ยม M10 * 75 ที่ 4 หลุมตรงกัน, และใส่เครื่องล้างยืดหยุ่น D10 ในปลายอื่น ๆ และ tighten กับหมึกหมวก M10

8.หมุนวงล้อมือของกระบวนการที่ "E" เพื่อทําให้เลเวอร์เบรกหมุนไปยังตําแหน่งราบ

9.ติดตั้งแกนหมุน G501, กล่องหมุน G501 และหัวหมุน G501 และเชื่อมต่อเครื่องเชื่อมต่อการปรับสตาร์กเบรกกับที่นั่งเชื่อมต่อบนชาสีและกระชับเชือกสกรูกระชับของเชื่อมการปรับ.

10เชื่อมต่อพลังงานและแก้ไขข้อผิดพลาด
